Invoering

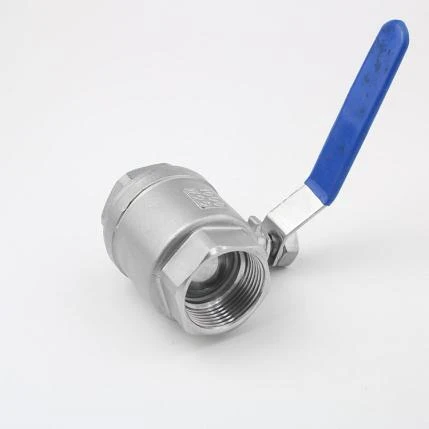

De 2PC-kogelkraan is een twee-kogelkraan die een snelle afsluiting-van pijpleidingen mogelijk maakt door middel van kogelrotatie. Het wordt voornamelijk gebruikt voor middelmatige schakelbesturing in industriële pijpleidingsystemen.

Specificatie

Parameter	Specificatie / Beschrijving
Model	P20C of OEM
Bouw	2 stuks geschroefd lichaam
Maat	3/8"–8" (DN10–DN200)
Beoordeling	PN16–40 / 1000 WOG / PN63 / 1000 psi
Materialen	ASTM A216 WCB / ASTM A351 CF8 / ASTM A351 CF8M
Werktemperatuur	-40 graden tot +230 graden
Ontwerpstandaard	ANSI B16.34 / ASME VIII Div. 1 / EN 12516-1
Van aangezicht- tot-aangezicht	ASME B16.10
Stamontwerp	Anti-uitblaas-
Montagepad voor actuator	ISO 5211 (op aanvraag)
Strakheidsklasse	API 598 Cl.A / ASME B16.104 / FCI 70-2 Cl.VI / GOST 54808 Cl.A / EN 12266-1 / ISO 5208

Functies

Structuur met schroefdraad vermindert lekkage:De 2PC-schroefdraadstructuur heeft slechts twee afdichtingsoppervlakken, waarbij het hele lichaam druk draagt, waardoor het risico op lekkage naar twee poorten wordt verminderd.

Uitstekende afdichtingsprestaties:De kogel en zitting voldoen aan API 598 klasse A en passen elastisch in elkaar, waardoor geen luchtbellekkage wordt bereikt, zelfs na meerdere openings- en sluittests.

Gestandaardiseerde actuatorinterface:De ISO 5211-interface (optioneel) standaardiseert de gatafstand en aansluitafmetingen, waardoor directe actuatorinstallatie zonder aanpassingen mogelijk is.

Toepassingen

Petrochemische systemen:Wordt gebruikt voor media-uitschakeling-en omleidingscontrole in procespijpleidingen, waardoor betrouwbare schakelfunctionaliteit wordt geboden tussen grondstoffentransport en reactie-eenheden, waardoor het risico op systeemcrossflow wordt verminderd.

Waterbehandelingssystemen:Wordt gebruikt voor het openen en sluiten van ruwwater-, filtratie- en afvoerpijpleidingen, waardoor een snelle isolatie tussen verschillende behandelingseenheden wordt bereikt, waardoor onderhoud en proceswisselingen worden vergemakkelijkt.

Persluchtsystemen:Wordt gebruikt voor de controle van hoofd- en zijluchttoevoerleidingen, waardoor een snelle afsluiting- aan de luchttoevoerzijde van de apparatuur wordt bereikt, waardoor de impact van drukontlasting en terugstroming op de systeemstabiliteit wordt verminderd.

Algemene industriële leidingen:Wordt gebruikt voor de aan/uit-controle van algemene vloeistof- en gastransportpijpleidingen en biedt basisfuncties voor vloeistofbeheer in apparatuurinterfaces en zijleidingen.

Veelgestelde vragen

Vraag: Hoe kan ik bepalen of een 2PC-constructie (twee-klepsamenstel) geschikt is voor de huidige bedrijfsomstandigheden?

A: Wanneer het systeem voornamelijk gebruikmaakt van aan/uit-regeling, de onderhoudsfrequentie laag is en frequente demontage van het kleplichaam niet vereist is, is de 2PC-structuur over het algemeen geschikter omdat deze het aantal verbindingsafdichtingsoppervlakken vermindert en het risico op lekkage verlaagt.

Vraag: Is de stroomrichting altijd een overweging tijdens de installatie?

A: Kogelkranen zelf hebben geen strikte unidirectionele stroombeperkingen. In omstandigheden met actuatoren of specifieke media (die deeltjes bevatten of gevoelig zijn voor kristallisatie) wordt het echter aanbevolen om een redelijke stroomrichting te selecteren in combinatie met het leidingontwerp om geconcentreerde slijtage van de klepzittingen te verminderen.

Vraag: Hoe voer ik onderhoud en inspectie uit na langdurig gebruik-?

A: Onderhoud richt zich doorgaans op slijtage van klepzittingen en veranderingen in de afdichtingsprestaties. Dit kan worden gecontroleerd door een online afsluittest- uit te voeren of door één kant van de pijpleiding te demonteren om het contact tussen het kogeloppervlak en de klepzitting te inspecteren. Vervang indien nodig de afdichtingen om de afdichting te herstellen.
