Invoering

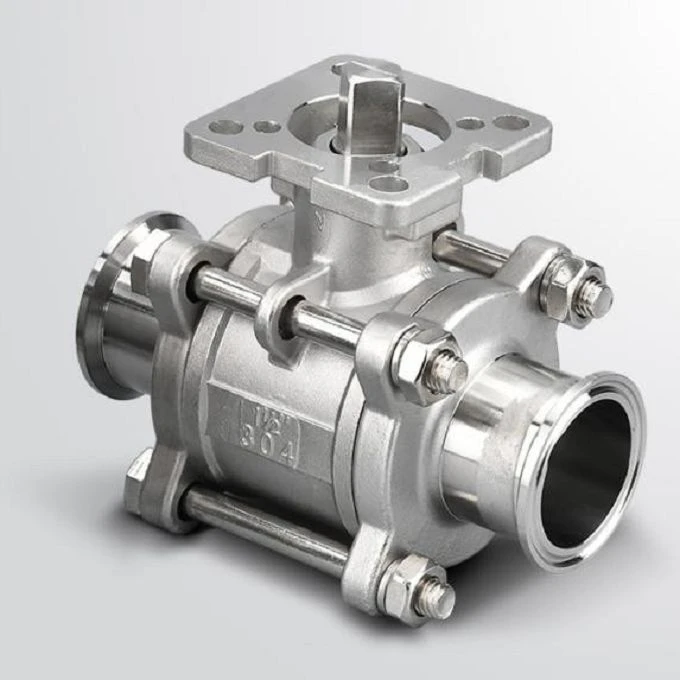

De 3-delige kogelkraan is een kogelkraanstructuur bestaande uit gesegmenteerde kleplichaamsecties met een centraal geplaatste kogel, gebruikt voor toepassingen waarbij afneembare kleppen nodig zijn om media in industriële pijpleidingen af te sluiten en te onderhouden.

Specificatie

Item	Specificatie / Beschrijving
Model	P30C of OEM
Bouw	3-delig geschroefd/gedeeld lichaam
Maat	1/4" – 4" (DN6–DN100)
Beoordeling	PN16–40 / 1000 WOG / 1000 psi (ook 2000 WOG PN63 voor hogedrukmodellen)
Werktemperatuur	-196 graden tot +400 graden (-4℉ tot 500℉)
Ontwerpstandaard	ANSI B16.34 / ASME VIII Div.1 / EN 12516-1
Van aangezicht tot aangezicht	ASME B16.1
Stamontwerp	Anti-blaas-Uit, blaas-Buitenbestendig
Montagekussen	ISO 5211 (voor aandrijving)
Strakheidsklasse	API 598 Cl.A / ASME B16.104 / FCI 70-2 Cl.VI / GOST 54808 Cl.A / EN 12266-1 / ISO 5208
Verbindingstypen	GAS / NPT / DBSP / DIN / Socket Weld / Butt Weld
Zitplaatsen	Zachte of metalen zitting
Materialen (onderdelen)	Bal: ASTM A276-304/316; Stuurpen: ASTM A276-304/316; Kap: ASTM A351-CF8/CF8M; Lichaam: ASTM A351-CF8/CF8 / ASTM A216-WCB; Drukring: RTFE/CTFE; Wartelring: AISI 304; Overige: roestvrij staal, PVC, Viton O-ringen

product-952-841

Functies

Nul-Lekkageafdichting

De afdichting voldoet aan de normen API 598 Klasse A en ISO 5208 Klasse A, waarbij RTFE/CTFE-zittingen en -kogels een pasvorm op micron-niveau bereiken.

Aanpassingsvermogen aan extreme temperaturen

Werkbereik -196 graden tot +400 graden, roestvrij staal 316 blijft bestand tegen broosheid bij lage temperaturen en behoudt zijn sterkte bij hoge temperaturen. Het materiaal van de zitting compenseert thermische uitzetting en samentrekking om een goede afdichting te behouden.

Anti-stuurpenloslating

De steel is voorzien van een anti-blowout-structuur, met een mechanisch beperkend ontwerp dat de steel in het kleplichaam vastzet, waardoor wordt voorkomen dat deze door de gemiddelde druk naar buiten wordt geduwd, zelfs onder hoge- drukomstandigheden.

Toepassingen

Instrumentatie- en controlesystemen

Wordt gebruikt voor het openen en sluiten van procespijpleidingen met een kleine- diameter en voor het isoleren van instrumentbemonstering.
Chemische en fijne chemicaliën

Wordt gebruikt voor afsluiting bij lage-flow-en onderhoud van corrosieve of algemene media in afneembare toepassingen.
Waterbehandelingsapparatuur

Gebruikt voor vloeistofcontrole en lokale isolatie van interne leidingen in apparatuur.
Algemene industriële leidingen

Gebruikt voor transport- en controlesystemen met kleine- diameter voor gasvormige of vloeibare media.

Veelgestelde vragen

Vraag: Wat is het verschil tussen een drie-- en een twee--klep?

A: Een drie-klep maakt onafhankelijke demontage van het centrale kleplichaam mogelijk zonder de leidingen aan beide uiteinden te beïnvloeden; een twee-klep vereist volledige verwijdering van de klep voor onderhoud aan de interne structuur.

Vraag: Is het geschikt voor hogedruktoepassingen-?

A: Modellen met een kleine- diameter kunnen een WOG- of PN40-classificatie van 1000–2000 bereiken, maar dit moet worden geverifieerd op basis van de verbindingsmethode (met schroefdraad/gelast) en de mediumtemperatuur.

Vraag: Is het demonteren van leidingen nodig voor onderhoud?

A: Nee, verwijder eenvoudigweg de centrale boutstructuur om de kogel- en afdichtingsconstructie te verwijderen, waarbij de leidinguiteinden op hun oorspronkelijke posities blijven zitten.
